GBM-16C型自动钢板坡口机

发布时间:2022/8/8 8:46:42 人气:12715 来源:上海捷瑞特机械

详细说明:

捷瑞特是自动行进式钢板坡口机/便携式钢板坡口机/手提式钢板坡口机专业制造者

GBM-16C型自动行走钢板坡口机

产品视频请点击此处



加工能力超强的GBM-16C型自动钢板坡口机,可以加工钢板坡口速度1600mm/mi


自动钢板坡口机及铣边机产品具有国家专利证书
自动钢板坡口机及铣边机产品已经注册商标GIRET
自动钢板坡口机及铣边机产品车间已经通过ISO9001:2008认证

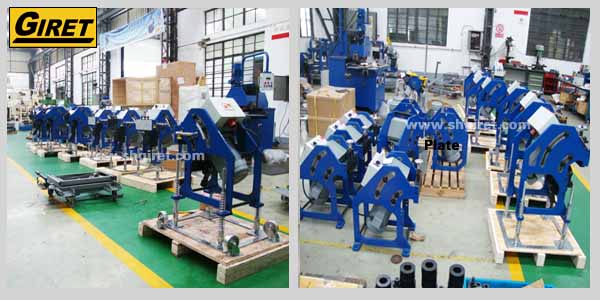

装配完毕的滚剪式自动钢板坡口机

GBM-16C型自动行走钢板坡口机简介:
该型号的自动钢板坡口机是在原有机型GBM-20型钢板坡口机的基础上改进而成,该型号的自动钢板坡口机比起同类产品加工坡口更加平稳,重量上较同类产品也有很大程度的减轻。冷加工坡口作业钢板表面无氧化层,不许二次处理坡面,直接焊接。

GBM-16C型自动行走钢板坡口机适用范围:
可以加工钢结构焊接坡口及厚板的焊接坡口, 该型号的自动钢板坡口机可以在钢板上自动行走加工钢板坡口作业,适用于船厂、压力容器厂、航空航天等领域的坡口作业

GBM-16C型自动行走钢板坡口机技术参数:
电源电压:AC 380V 50Hz 电机功率:2200W
电机转速:1400r/min 坡口速度:≥1.2m/min
最大坡面宽度:28mm 一次行进坡面宽度:16mm
坡口角度:25°至45°(任意调节) 夹持钢板厚度:9至40mm
钢板宽度:115mm 圆管坡口直径:≥200mm
整机净重:210kg 机器毛重:270kg

GBM-16C型自动行走钢板坡口机特点:
1.体积小重量轻,重量仅有210kg;
2.单次进给加工坡面宽度16mm;
3.对钢板自动坡口,达到1.2m/min以上的坡口速度;
4.高效传动减速机让电机动力损失降低,切削更平稳。
5.加工时噪音低,是绿色工厂的首选;
6.完全的冷加工坡口作业,表面无氧化层;
7.配件完全国产化,降低使用成本,提高售后服务。

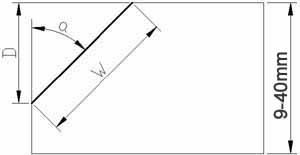

GBM-16C型自动行走钢板坡口机完成坡面示意图:

GBM-16C型自动行走钢板坡口机单次进给加工坡面参数表:

抗拉强度

碳钢(kg/m3)

抗拉强度

不锈钢(kg/m3)

40

50

60

50

60

70

a W D W D W D a W D W D W S
25° 16 14.5 13 11.5 12 9 25° 8 7 6 5.5 5 4.5
30° 16 14 13 10.5 12 8.5 30° 8 6.5 6 5 5 4
35° 16 13 13 10 12 8 35° 8 6 6 5 5 4
37.5° 16 12 13 9 12 7.5 37.5° 8 5.5 6 4.5 5 3.8
45° 16 11 13 8.5 12 7 45° 8 5 6 4 5 3.5

注:1Kg/㎡=9.8Pa。
GBM-16C型自动行走钢板坡口机标准配置:

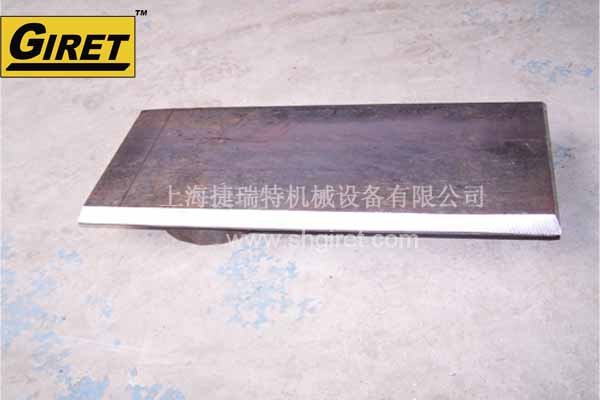

自动坡口机刀片

拆刀装置

六角扳手

梅花扳手

开口扳手

自动坡口机合格证

自动坡口机操作说明

自动坡口机宣传册

GBM-16C型自动钢板坡口机加工实例,更多实例请点击此处

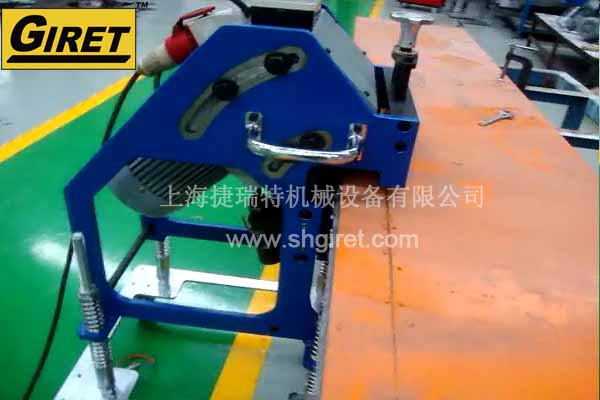

正在对12米板进行钢板坡口作业的自动钢板坡口机GBM-16C型,欢迎广大客户来我厂实地考察,捷瑞特已经注册成为钢板坡口机品牌。

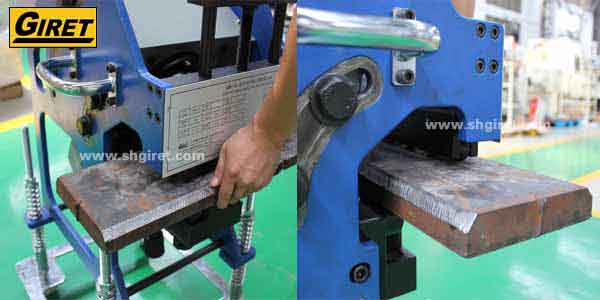

自动钢板坡口机加工的钢板坡口实例,更高光洁度的坡口机产品建议选用我们的铣边机系列产品,我们的铣边机产品中GMMA-25A新型自动钢板铣边机可以加工Ra3.2-6.3的光洁度。

更多新型GBM系列自动行进式钢板坡口机相关产品(选中型号即可调转到相应页面):

名称/型号

最大坡面宽度 最高坡口速度 替换机型
GBM-6C型自动钢板坡口机/铣边机 8mm 1600mm/min GBM-6
GBM-6C型自动钢板坡口机/铣边机 (含行走小车) 8mm 1600mm/min GBM-6
GBM-12C型自动钢板坡口机/铣边机 18mm 2500mm/min GBM-12B
GBM-12C-R型自动钢板坡口机/铣边机 18mm 2500mm/min GBM-12B-R
GBM-16C型自动钢板坡口机/铣边机 28mm 1600mm/min GBM-20
GBM-16C-R型自动钢板坡口机/铣边机 28mm 1600mm/min
GBM-12A型自动钢板坡口机/铣边机 18mm 2500mm/min 2014年底停产
