GBM-12C-R旋转钢板坡口机

发布时间:2022/11/28 9:33:34 人气:13474 来源:上海捷瑞特机械

详细说明:

捷瑞特是自动行进式钢板坡口机/便携式钢板坡口机/手提式钢板坡口机专业制造者

GBM-12C-R型自动钢板X型坡口机

产品视频请点击此处



大量使用者证明GBM-12C-R可以大幅度提高生产效率

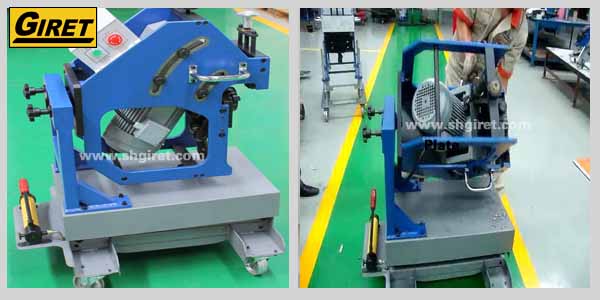

GBM-12C-R型可翻转式X型焊接坡口用自动钢板坡口机


自动钢板坡口机及铣边机产品具有国家专利证书
自动钢板坡口机及铣边机产品已经注册商标GIRET
自动钢板坡口机及铣边机产品车间已经通过ISO9001:2008认证

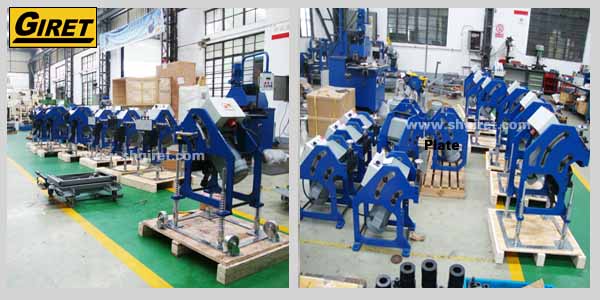

自动钢板坡口机 装配车间

GBM-12C-R型自动行走钢板X型坡口机简介:
该型号的钢板坡口机可以自动完成对钢板的坡口作业,此钢板坡口机加工完钢板上表面坡口后,可以在钢板不翻转的情况下,直接旋转机器后对钢板进行下坡口作业。自动行走钢板坡口机加工速度2.2m/min以上,属于钢板X型坡口专用坡口机。

GBM-12C-R型自动行走钢板X型坡口机适用范围:
此型号钢板坡口机适用于厚度在30mm以下的钢板,需要双面开坡口作业时使用。适合钢结构、压力容器、航空航天、石油化工制造企业使用。

GBM-12C-R型自动行走钢板X型坡口机技术参数:
电源电压:AC 380V 50Hz 电机功率:1500W
电机转速:1400r/min 坡口速度:≥1.5m/min
最大坡面宽度:18mm 一次行进坡面宽度:12mm
坡口角度:25°至45°(任意调节) 夹持钢板厚度:6至30mm
钢板宽度:≥75mm 圆管坡口直径:≥110mm
整机净重:270kg

GBM-12C-R型自动行走钢板X型坡口机特点:
1.体积小、重量轻,机器自重仅210kg;
2.自主设计旋转机构,可以旋转机器完成钢板下坡口作业:
3.加工坡口速度大于2.0m/min,提高工作效率;
4.机器完全自动坡口,降低劳动强度;
5.冷加工、坡口表面无氧化,不需二次处理;
6.高效传动减速机,静音工作,绿色工厂的首选。

GBM-12C-R型自动行走钢板X型坡口机完成坡口示意图:

GBM-12C-R型自动行走钢板X型坡口机一次进给完成坡面:

抗拉强度

碳钢(kg/m3)

抗拉强度

不锈钢(kg/m3)

40

50

60

50

60

70

a W D W D W D a W D W D W S
25° 12 11 10 9 8 7。5 25° 6 5.5 5 4.5 4 3.5
30° 12 10 10 8.5 8 7 30° 6 5 5 4.5 4 3.5
35° 12 9.5 10 8 8 6.5 35° 6 5 5 4 4 3
37.5° 12 9 10 7.5 8 6 37.5° 6 4.5 5 4 4 3
45° 12 8.5 10 7 8 5.5 45° 6 4 5 3.5 4 3

GBM-12C-R型自动行走钢板X型坡口机标准配置:

自动坡口机刀片

拆刀装置

六角扳手

梅花扳手

开口扳手

自动坡口机合格证

自动坡口机操作说明

自动坡口机宣传册

GBM-12C-R型自动行进式钢板坡口机产品加工实例:

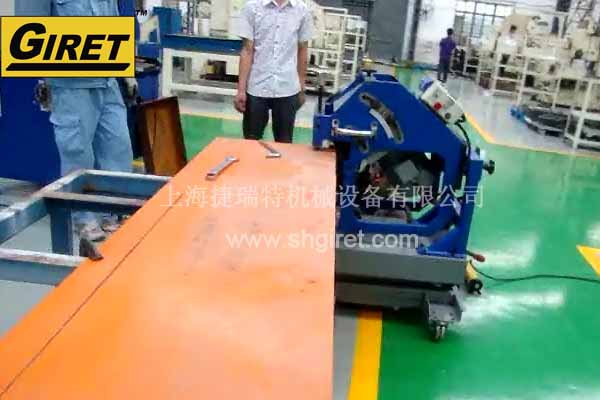

正在加工长钢板坡口作业的自动行进式坡口机GBM-12C-R,这款钢板坡口机可以加工完钢板下坡口后,在不翻转钢板的情况下直接旋转坡口机来完成下坡口,适用于不宜翻身的钢板坡口作业。

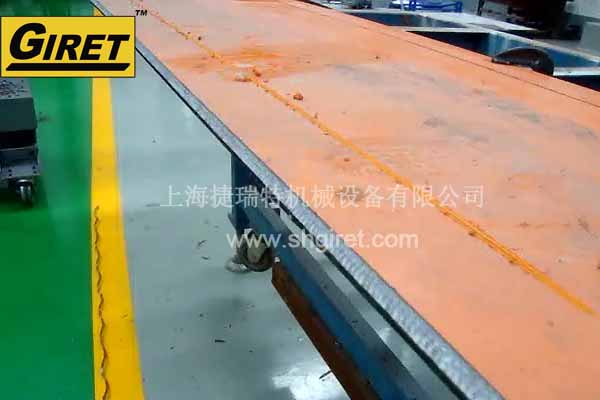

完成钢板坡口后的钢板实拍图片,这种自动钢板坡口机加工的坡口比较适用于无需探伤的行业,如果您需要X光探伤坡口,那么需要选购GMM系列的自动行进铣边机。

更多新型GBM系列自动行进式钢板坡口机相关产品(选中型号即可调转到相应页面):

名称/型号

最大坡面宽度 最高坡口速度 替换机型
GBM-6C型自动钢板坡口机/铣边机 8mm 1600mm/min GBM-6
GBM-6C型自动钢板坡口机/铣边机 (含行走小车) 8mm 1600mm/min GBM-6
GBM-12C型自动钢板坡口机/铣边机 18mm 2500mm/min GBM-12B
GBM-12C-R型自动钢板坡口机/铣边机 18mm 2500mm/min GBM-12B-R
GBM-16C型自动钢板坡口机/铣边机 28mm 1600mm/min GBM-20
GBM-16C-R型自动钢板坡口机/铣边机 28mm 1600mm/min
GBM-12A型自动钢板坡口机/铣边机 18mm 2500mm/min 2014年底停产
