GBM-12A型钢板坡口机

发布时间:2022/5/17 8:08:13 人气:14865 来源:上海捷瑞特机械

详细说明:

GBM-12A型自动钢板坡口机
这个型号的自动钢板坡口机已经停产

产品视频请点击此处

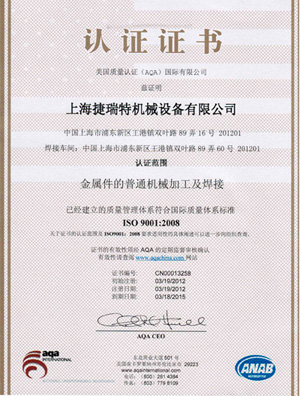

铣边机和坡口机厂家通过美国AQA认证

铣边机和坡口机国际质量体系ISO 9001:2008



新型号的自动钢板坡口机已经在备货,以最快的速度为客户提供产品,使我们的宗旨


准备发货的自动钢板坡口机,在车间内包装

GBM-12A型自动钢板坡口机产品简介:
该型号钢板坡口机采用优化结构设计,原机发货时即配有行走小车,小车上装有减震系统,让机器坡口时更加平稳,最大加工坡口面宽度18mm,自动加工坡口速度最快可以达到2.5m/min,夹持钢板厚度6-30mm。完全自动行走式自动钢板坡口机,加工后的焊接坡口表面无脱碳氧化现象,加工后即可焊接。

GBM-12A型自动钢板坡口机应用范围:
该型号钢板坡口机主要应用于:碳钢、不锈钢、铝合金、铜等材料,如有特殊材料可以将材料快递至我公司,我们将为您免费加工坡口,量身定做刀具。

GBM-12A型自动钢板坡口机技术参数:
电源电压:AC 380V 50Hz 电机功率:2.2Kw
电机转速:1450r/min 坡口速度:≥1.5m/min
最大坡面宽度:18mm(二至四次) 一次行进坡面宽度:12mm(最大)
坡口角度:25°、30°、35°、40°45° 夹持钢板厚度:6至30mm
钢板宽度:≥55mm 圆管坡口直径:≥110mm
整机净重:105kg

GBM-12A型钢板坡口机产品特点:
1.结构设计简单合理,体积小重量轻主机只有75kg,整机重量105Kg;
2.可以加工坡口角度样式多,常见的30度、45度均可以加工;
3.加工后的坡口表面无脱碳现象,可直接焊接;
4.机器出厂前配有减震行走小车,省去不必要的采购成本;
5.加工坡面宽度最大一次可以达到12mm,分几次可以达到18mm;
6.加工速度在1.5m/min以上,大大节省了工作时间;
7.完全自动行走式钢板坡口机,无需太多人工成本,降低工人劳动强度;
8.完全自主研发产品,配件工厂齐全,降低维护成成。

GBM-12A型钢板坡口机完成坡口示意图:

GBM-12A型钢板坡口机一次行进完成坡口查询表:

抗拉

强度

碳钢Kg/

抗拉

强度

不锈钢Kg/

40

50

60

50

60

70

a

W

D

W

D

W

D

a

W

D

W

D

W

D

25°

12

11

10

9

8

7.5

25°

6

5.5

5

4.5

4

3.7

30°

12

10

10

8.5

8

7

30°

6

5.2

5

4.2

4

3.5

35°

12

9.5

10

8

8

6.5

35°

6

5

5

4

4

3

40°

12

9

10

7.5

8

6

40°

6

4.5

5

3.8

4

3

45°

12

8.5

10

7

8

5.5

45°

6

4

5

3.5

4

3

注:1Kg/㎡=9.8Pa.

GBM-12A型自动钢板坡口机/倒角机标准配置:

自动坡口机刀片

拆刀装置

六角扳手

梅花扳手

开口扳手

自动坡口机合格证

自动坡口机操作说明

自动坡口机宣传册

GBM-12A型钢板坡口机坡口效果图:

GBM-6型钢板坡口机加工钢板坡口中


GBM-6型钢板坡口机加工钢板坡口后的坡面效果

GBM系列自动钢板坡口机(平板坡口机)相关产品:
GBM-6型自动钢板坡口机 (最大坡面宽度8mm)
GBM-12A型自动钢板坡口机 (最大坡面宽度18mm)
GBM-12AX型自动钢板坡口机 (最大坡面宽度18mm)
GBM-12B型自动钢板坡口机 (最大坡面宽度18mm)
GBM-12B-R型翻转自动钢板坡口机 (最大坡面宽度18mm)
GBM-20型自动钢板坡口机 (最大坡面宽度28mm)
